倒车雷达安装图解接线,倒车雷达电源线接线图

虽说目前倒车雷达已经几乎覆盖了市面上所有的在售车型,但相信,没有配置该功能的老旧车型还是存在一定基数的,当然,这些车型也可以通过后期加装的方式,加装倒车雷达功能,那么,倒车雷达到底该如何加装?安装接线图又是怎样的呢?

倒车雷达安装方法

1.使用产品配备的专用钻头,在车辆前、后保险杠分别钻出雷达安装孔。

2.拆下后备箱内罩,并将雷达线束从后保险杠安装孔穿至后备箱,同时将前雷达从前保险杠安装孔经发动机舱穿至主驾驶室,并通过门边缝隙连接至后备箱。

3.将主机红色线束连接至倒车线,白色线束连接至刹车线。

4.最后再将倒车雷达显示器、传感器线束与主机连接,倒车雷达显示器需连接至主驾驶室。

5.整理、并复原拆卸部件和线束,完成倒车雷达的安装。

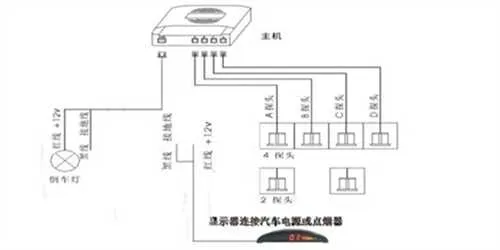

倒车雷达电源接线按图如下
