动平衡机校正简单方法,动平衡机如何重新定标

给动平衡机重新定标是重新给动平衡机设一个标准的意思,也就是把动平衡机测到的振动信号进行量化,根据振动信号的强弱计算出测量工件的不平衡量值。但是由于机械和电气测量会受到各种因素的干扰,比如:机械装配螺丝的松动和磨损,电气的发热和老化等都很容易影响到测量的准度和精度,所以定标需要定期进行。

而动平衡机校正简单方法有三种:去重法、配重法、附加动平衡盘法。配重法先在被平衡转子上钻若干个均布的螺孔,校正时可在与轻点相邻的两个螺孔上加质量配重;去重法设已在转子的半径处测算出原始不平衡量和不平衡相位角 ,通过钻削或者铣削等方法在相位相同,半径为处进行去重操作;附加动平衡法是平衡前在转子上安装一只平衡盘。

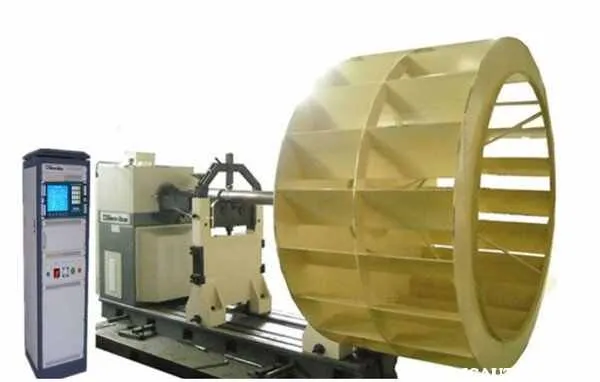

申曼动平衡机为例,动平衡机重新定标的步骤如下:

1、把工件放置在主机的两对滚轮组件上,选择直径合适的滚轮。为了保持读数的稳定性,应该使得滚轮直径与工件轴径尽可能避开倍频或近频。

2、调整圈带张力,调整并紧固轴向止动器,轴向止动力不宜过大,不能影响转子前后方向的自由振动。

3、打开整机电源,双击桌面上的动平衡图标(CAB)进入平衡测量。

4、工件参数设置和系统参数设置。

5、开始定标

(1)加重测试,分别在工件平面1、平面2校正半径的 0°位置安装已知重量的定标质量,测3 次。

(2)去重测试,当工件停稳后,分别去掉定标质量,再进行 3 次测试。

(3)测试结束后,停止转动。当转速为零时,按“ ESC”键和“Enter ”键完成定标。

需要注意的是,定标的前提是有一个已经平衡了的转子, 在这个基础上的 A、B两面加上偏心重量。而且,所有的这些操作都是针对同一结构的转子进行标定的,之后进行转子动平衡时也得是同一结构的转子,如果转子的结构不同则需要重新定标。
