2线曲轴位置传感器供电,曲轴传感器2线怎么测

曲轴位置传感器是控制发动机点火时和确定曲轴位置的信号发生器,其作用就是确定曲轴的位置,它可以检测活塞上止点信号和曲轴转角信号,并将检测的信号传送至ECU,用于控制点火时刻和喷油正时;此外,还可以检测发动机转速,又称转速传感器。

曲轴位置传感器按产生信号的原理可分为磁感应式、光电式和霍尔式3种类型,电磁感应式曲轴位置传感器通常分为2线制或3线制,其中2线分别是电源线和交流信号线,3线的第3条线是交流信号屏蔽线,与搭铁连接;而霍尔式曲轴位置传感器为3线制,光电式曲轴位置传感器为4线制。

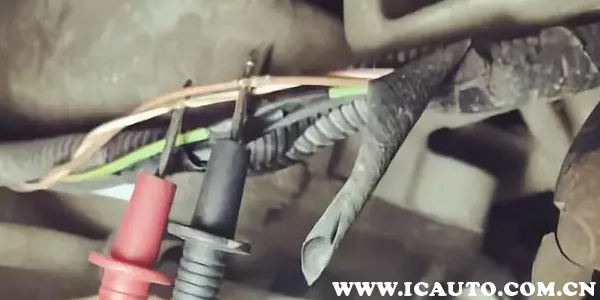

曲轴传感器的2根线是信号线,可以用万用表测量。对于电磁感应式曲轴位置传感器的电阻,不同的车型,对应的阻值也不同,但基本在400-2500Ω之间。测量电磁感应式曲轴位置传感器电压,万用表的两根表笔可以任意接两根信号线,因为是交流电,不分正负,一般怠速电压在5V左右,转速越高,电压就越高。
