凸轮轴传感器的位置图,凸轮轴位置传感器作用

凸轮轴位置传感器是一个气缸判别定位装置,它向ECU输入凸轮轴位置信号,是点火控制的主控信号。凸轮轴位置传感器的作用就是检测凸轮轴位置和转角,从而确定第一缸活塞的压缩上止点位置。此外,凸轮轴位置信号还用于发动机起动时识别第一次点火时刻。

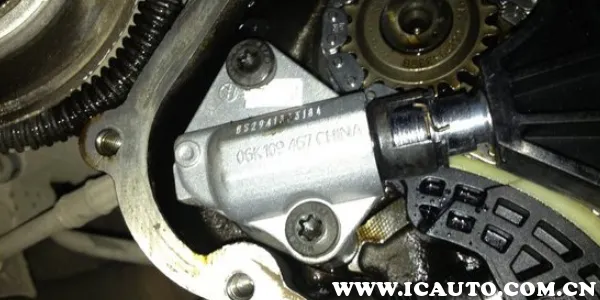

凸轮轴位置传感器的位置

对于有分电器的电控点火系统,凸轮轴位置传感器一般与曲轴位置传感器一起安装在分电器内;对于没有分电器的电控点火系统,凸轮轴位置传感器一般安装在凸轮轴罩前端或安装在气门室罩盖上靠近凸轮轴的位置;对于电控柴油机而言,凸轮轴位置传感器通常安装在高压油泵或单体泵上。

在汽车启动时,凸轮轴位置传感器采集凸轮轴动角度信号,并输入到电子控制单元ECU内,ECU利用此信号数据识别气缸1压缩上止点,从而进行顺序喷油控制、点火时刻控制和爆燃控制。凸轮轴位置传感器又叫凸轮轴转角传感器、相位传感器、同步信号传感器、缸位传感器、气缸识别传感器、气缸位置传感器,也有称之为1缸上止点传感器。
