电子油门踏板原理,油门踏板传感器故障修复

电子油门踏板应用于电子油门控制系统,其原理就是通过踏板位置传感器将油门需求信号转化为电压信号发送至 ECU,ECU 综合当前车速、车距、节气门开度、发动机转速等信息,计算出节气门的最佳开度。ECU 控制直流电机输出扭矩,不断调节电子节气门开度,节气门位置传感器将节气门位置信号反馈给 ECU 形成闭环控制,最终使电子节气门稳定至最佳开度。

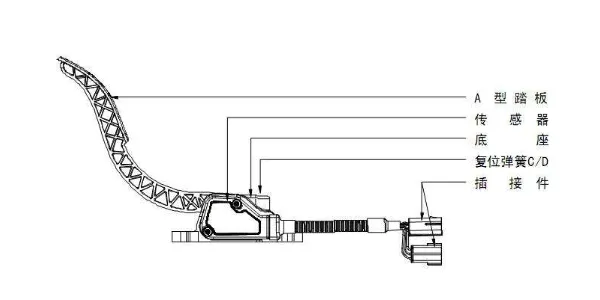

油门踏板传感器安装在油门踏板内部,用于监控踏板的位置。当油门踏板传感器检测到油门踏板高度位置变化,会将信息送往ECU,ECU对此信息和其它系统传来的数据信息进行运算处理,计算出一个控制信号,通过线路送到伺服电动机继电器,伺服电动机驱动节气门执行机构。

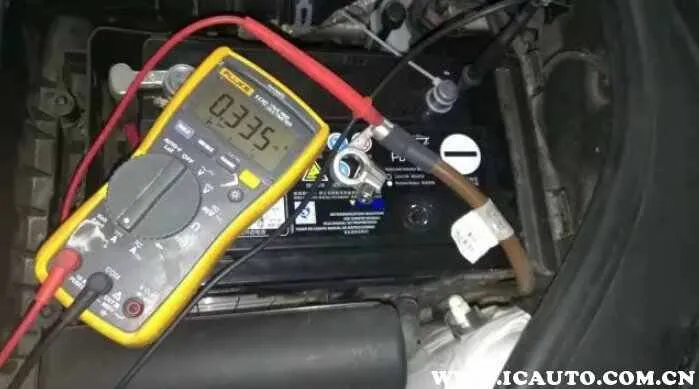

如果油门踏板传感器出现故障,故障灯会亮起,ECU将无法感知油门大小,会导致汽车怠速不稳、油门卡滞、加油无反应或失去动力无法行驶等情况。此时,应及时进行检修,拆掉油门总成,找到传感器对应的信号输出线,使用万用表电阻档测量线路,扳动踏板,观察仪表数值变化,判断是否有故障。检查传感器线束是否有断路或插接件脱落情况,如有损坏,直接更换。
